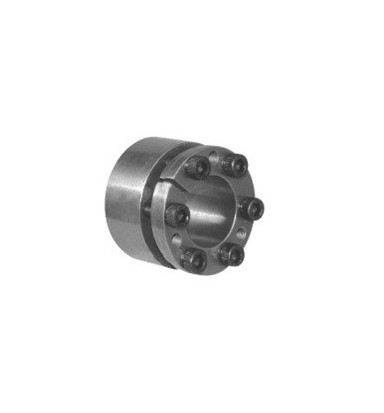

Moyeu de serrage - Type MSAA (KLAA) (RCK13)

MOYEU DE SERRAGE MSAA Matière: C 45 E - UNI EN 10083-1 Le principe de fonctionnement des articles présentés se base sur la déformation radiale des pièces, à profil tronqué-conique qui les composent: le couple de serrage appliqué sur les vis de raccordement provoque un mouvement axial des pièces qui sont en contact les unes avec les autres et qui, en fonction de la conicité inverse et des tailles longitudinales qui y sont pratiquées, provoquent une augmentation de diamètre (sur la bague extérieure) et une réduction de ce dernier (sur la bague intérieure). Cette variation assure (en vertu de la pression spécifique qui s’exerce entre les corps en contact) la transmission d’un couple entre l’arbre et l’organe qui lui est raccordé (engrenage, poulie dentée, poulie trapézoïdale ou d’autres organes spécifiques). Les avantages du system-block sont les suivants: • élimination du jeu entre l’arbre et l’organe conduit • distribution uniforme de la charge sur tout le diamètre • facilité de synchronisation entre les différents organes éventuellement montés en batterie • réduction du diamètre (de projet) de l’arbre conducteur • augmentation de la section résistante de l’arbre conducteur • réduction des délais d’approvisionnement pour l’assemblage des machines • entretien facilité et annulation des arrêts de machine • pièces de rechange disponibles chez les principaux sous-traitants
